As unidades de manuseio de ar (AHUS) são o principal equipamento dos sistemas de ar condicionado. Ele pode resfriar, aquecer, umidificar e filtrar o ar de acordo com diferentes cenários de aplicação e é amplamente utilizado em vários espaços públicos e comerciais. Os AHUs são classificados principalmente em quatro tipos: montados no teto, do tipo jato, horizontal e vertical. Embora suas funções principais sejam consistentes, a classificação é essencialmente baseada na correspondência do espaço de instalação com os requisitos funcionais.
Este documento fornece uma explicação detalhada de classificações da AHU, configurações principais, parâmetros operacionais, vantagens de desempenho e cenários de aplicativos, servindo como uma referência para a seleção e aplicação do usuário.
1. Método de instalação

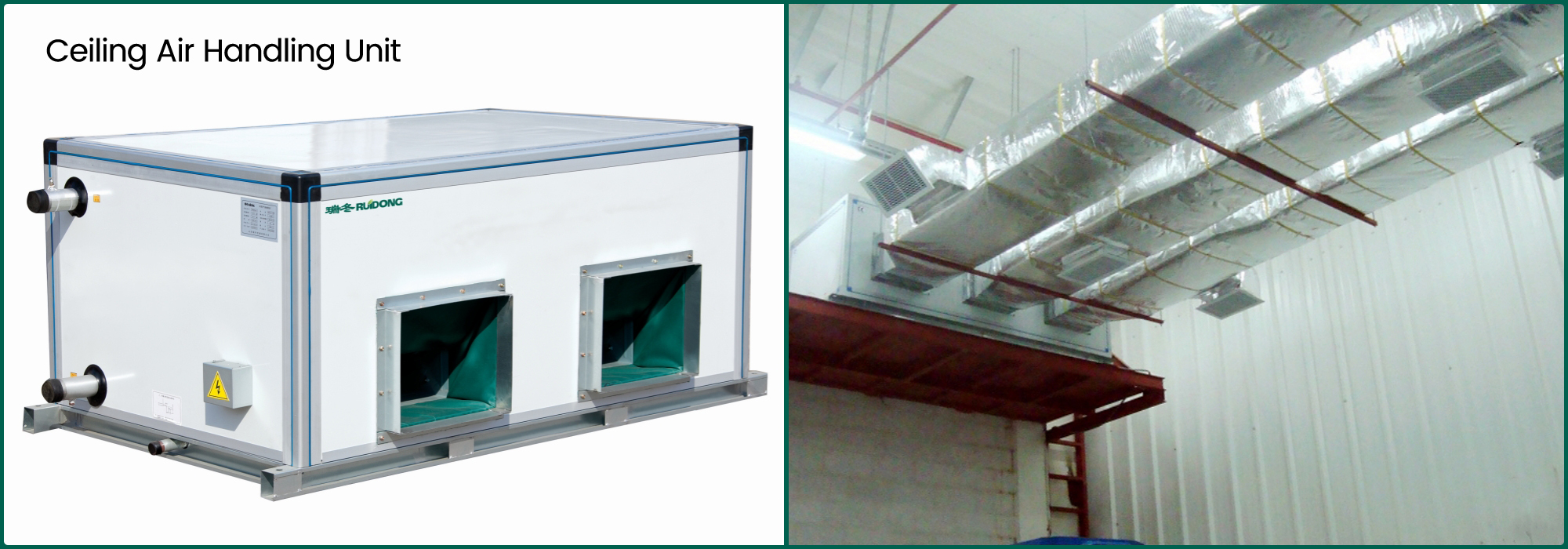

Teto - As unidades de manuseio de ar montadas adotam um design de instalação de elevação. Possui uma estrutura compacta e tamanho pequeno, não ocupa o espaço do piso e só precisa ser fixado dentro do teto do edifício usando suportes de elevação especiais (verifique se a capacidade de carga do teto é pelo menos 1,2 vezes o peso da unidade).
Durante a instalação, o espaço de manutenção suficiente precisa ser reservado (geralmente de 300 a 500 mm ao redor da unidade). O interior do teto deve ser bem ventilado para evitar o acúmulo de calor durante a operação. Os ductos de entrada e saída da unidade precisam estar conectados com precisão ao sistema de ductos dentro do teto para garantir aeronave e reduzir o vazamento de ar.
2. Distância de suprimento de ar
Devido ao seu tamanho compacto e potência e pressão moderadas do ventilador, a distância de suprimento de ar é tipicamente 7,5 - 40 metros. Esse tipo de unidade é adequado para o suprimento de ar de curta distância e geralmente é usado com dutos de ar interno local ou difusores de ar para obter tratamento preciso de ar em pequenas áreas (por exemplo, pequenos escritórios, salas de reuniões, quartos de hóspedes de hotéis), evitando maior resistência ao ar, consumo de energia e perda de temperatura causada pelo suprimento de ar de longa distância.
3. Vantagens -chave e cenários de aplicação
Sua principal vantagem é economizar espaço e oferecer uma instalação flexível, especialmente adequada para áreas com espaço limitado.
Os cenários aplicáveis incluem quartos de hóspedes de hotel, pequenos escritórios, enfermarias hospitalares, salas de leitura da biblioteca e outras áreas de tratamento aéreo pequenas ou descentralizadas.
1. Método de instalação
O Jet Ahus pode ser instalado de duas maneiras: teto e piso. A instalação do teto é semelhante ao teto AHUS, mas o corpo da unidade está equipado com uma saída especial de jato. O formulário de instalação do piso requer a colocação da unidade em uma área de piso plano (com uma almofada de amortecimento, como uma almofada de borracha para reduzir a vibração), ou elevada de 100 a 200 mm acima do solo para facilitar a limpeza e a manutenção.
Durante a instalação, deve -se prestar atenção à orientação da saída de jato. O ângulo deve ser ajustado de acordo com o layout do espaço interno e os requisitos de suprimento de ar (o ajuste do ângulo de 0 a 30 ° pode ser alcançado) para garantir que o fluxo de ar do jato possa cobrir a área de destino. Ao mesmo tempo, tubos flexíveis devem ser usados para a conexão entre a unidade e o duto de ar para reduzir o impacto da vibração no duto de ar e garantir o suprimento estável de ar.
2. Distância de suprimento de ar
A vantagem central do Jet Ahus é o suprimento de ar de longa distância. Usando a tecnologia especial de fluxo de ar jato, o fluxo de ar de alta pressão cria um efeito de jato que supera a resistência do ar, permitindo distâncias de fornecimento de ar de 20 a 50 metros, com alguns modelos grandes atingindo mais de 60 metros. Essas unidades não requerem sistemas de ductos complexos e podem fornecer ar condicionado diretamente através de bicos de jato, reduzindo as perdas de investimento do duto e resistência.
3. Vantagens -chave e cenários de aplicação
As vantagens incluem longa distância de suprimento de ar, distribuição uniforme do fluxo de ar e duto reduzido, redução dos custos de instalação e uso de espaço.
Os cenários aplicáveis incluem grandes shoppings, supermercados, ginásios, salas de exposição e salas de espera em estação de trem - espaços grandes e de teto de alto teto (normalmente ≥ 4 metros) que requerem circulação de ar eficiente e controle de temperatura.
1. Método de instalação
AHUS horizontal são instalados no chão em um layout horizontal. Eles precisam ser colocados em uma superfície plana (com nivelamento de cimento ou base de aço) para garantir uma operação estável.
As unidades podem ser personalizadas em tamanho e geralmente são modulares, permitindo a combinação de seções diferentes (por exemplo, filtro, resfriamento, aquecimento, umidificação). As conexões do duto geralmente usam flanges com juntas de vedação (por exemplo, borracha resistente à temperatura) para garantir a estampares. O espaço de manutenção suficiente deve ser reservado (500 - 800 mm de ambos os lados, 400 - 600 mm na parte superior).
2. Distância de suprimento de ar
Com maior potência do ventilador e maior pressão e combinada com o design adequado do duto, a distância de suprimento de ar pode atingir 27 - 55 metros. Essas unidades são adequadas para suprimento de ar de média a longa distância e podem distribuir ar condicionado a várias salas ou grandes áreas com fluxo de ar estável e precisão de controle de alta temperatura ( ± 1° C).
3. Vantagens -chave e cenários de aplicação
As vantagens incluem uma ampla faixa de fluxo de ar (Ruidong Horizontal AHUS: 2000 - 50000 m ³ /h), seções funcionais completas e alta eficiência de troca de calor, atendendo a necessidades complexas de tratamento aéreo.
Os cenários aplicáveis incluem escritórios grandes, lobbies de hotéis, edifícios ambulatoriais de hospitais, salas de bibliotecas e pisos de shopping - áreas de tratamento de ar centralizado médio a grande.
1. Método de instalação

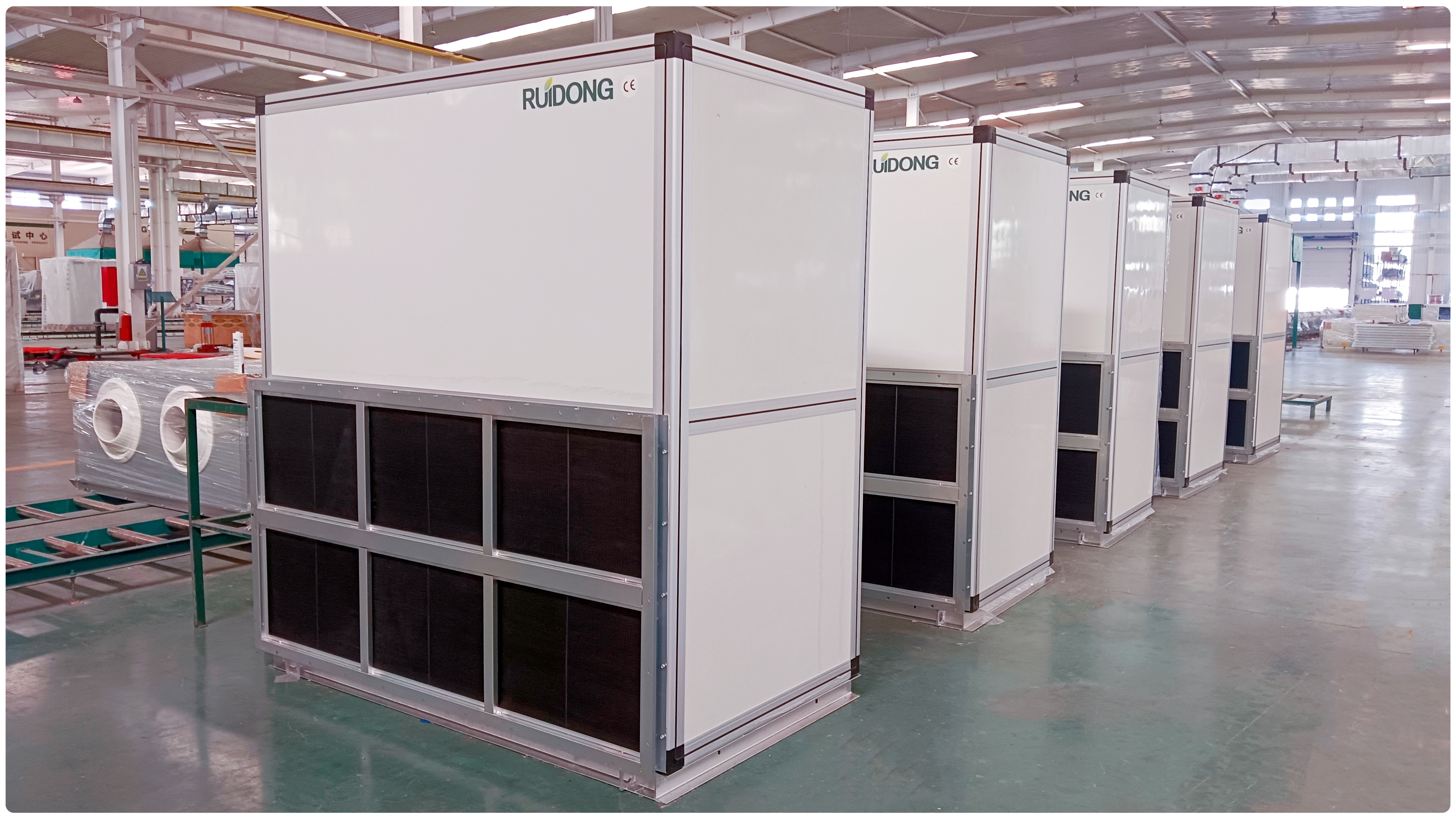

Ahus vertical é instalada na vertical no chão, ocupando uma pequena pegada (1/3 a 1/2 de unidades horizontais), adequada para espaços estreitos, como cantos, salas de equipamentos ou lados do corredor. A unidade deve ser colocada em uma superfície nivelada, com pés ajustáveis (50 - 100 mm) para nivelamento para evitar a vibração.
As direções de entrada de ar e saída são flexíveis - entrada lateral/saída ou saída inferior - dependendo dos requisitos do local. Os dutos são conectados através de vedações flangeadas para evitar vazamentos. As portas de manutenção estão localizadas na frente ou no lado, exigindo apenas 200 a 300 mm de folga superior.
2. Distância de suprimento de ar
A distância de suprimento de ar é entre tipos montados no teto e horizontal, normalmente 27- 55 metros. Devido à estrutura mais alta e à maior colocação do ventilador, o fluxo de ar pode ser otimizado usando desenhos de saída (por exemplo, persianas de camada dupla, difusores) para cobrir efetivamente os espaços de nível médio, adequados para áreas de tamanho médio.
3. Vantagens -chave e cenários de aplicação
As vantagens incluem pegada pequena, instalação flexível e funcionalidade completa, permitindo o tratamento de alto fluxo de ar em espaço limitado.
Os cenários aplicáveis incluem salas de equipamentos ao lado de corredores de hotéis, áreas auxiliares em pequenos shoppings, corredores hospitalares e áreas próximas a despensas ou banheiros em prédios de escritórios.

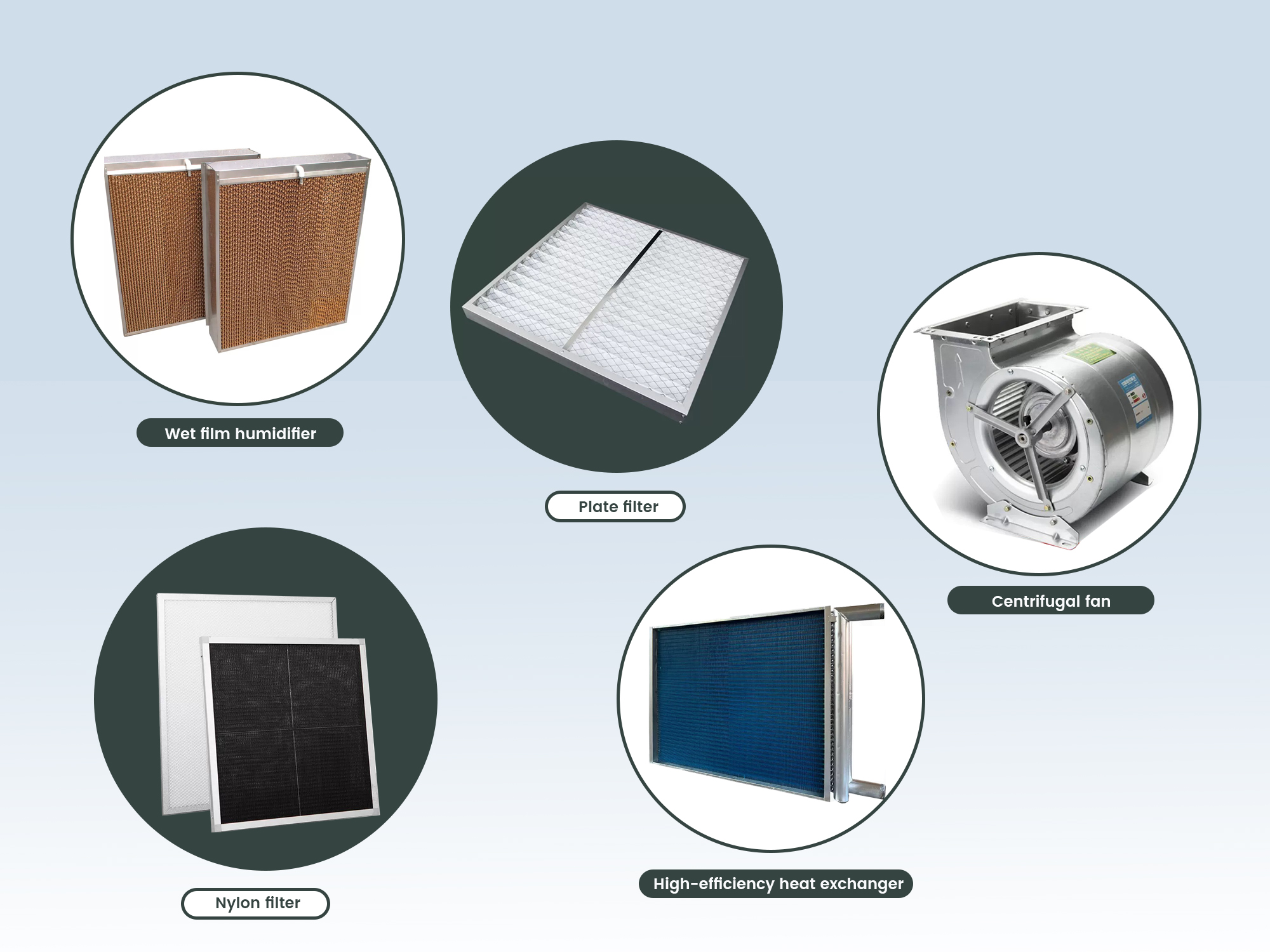

1. Configuração de umidificação e filtração
(1) Função de umidificação: sem alterar o tamanho da unidade, um módulo de umidificação de filme úmido pode ser adicionado. Ele usa evaporação natural, não produz névoa branca e ajusta a umidade automaticamente com base nas necessidades internas (especificamente correspondidas de acordo com o volume de ar da unidade).
(2) Configuração de filtração:
l Filtro padrão: entrada de ar de retorno equipada com filtro de malha de nylon, um filtro primário com precisão de filtração de 1 a 10 μm, eficaz para partículas de poeira grandes, fáceis de limpar e substituir.
l Filtro opcional: o filtro do painel primário (eficiência de 40 a 60% para ≥5,0 μm de partículas) pode ser selecionado. Para filtros de limpeza mais alta, filtros de médio ou alta eficiência estão disponíveis.
2. Opções de linha de refrigeração
As bobinas de resfriamento (ou aquecimento) estão disponíveis em configurações de 4 linhas, 6 linhas e 8 linhas:
L 4 - Tubos de linha: Área de troca de calor menor , adequada para um pequeno espaço com baixa demanda de troca de calor, compacta e eficiente em termos de energia.
L 6 - Tubos de linha: área moderada, configuração convencional, adequada para a maioria das necessidades de resfriamento/aquecimento (por exemplo, escritórios, lobbies do hotel), equilibrando a eficiência da troca de calor e o consumo de energia.
L 8-Tubos de linha: maior área, maior eficiência, adequada para cenários de demanda de alta troca de calor (por exemplo, climas frios, salas de equipamentos de alta calor, ar fresco de alta temperatura/umidade). Pode ajustar rapidamente a temperatura do ar e garantir a estabilidade da temperatura interna.
3. Padrões de parâmetros operacionais
As unidades de manuseio de ar são divididas em dois modos de operação: Retornar o modo de ar e o modo de ar fresco:
Retornar o modo de ar (principalmente o ar interno, ≤30% de ar fresco):
l Resfriamento: água gelada 7 ° C/12 ° C, ar de entrada 27 ° C/19,5 ° C dB/Wb, capacidade de resfriamento 10,5–377,9 kW.
L Aquecimento: água quente 60 ° C, ar de entrada 21 ° C dB, capacidade de aquecimento 17,2–619,8 kW.
Modo de ar fresco (o modo de ar fresco (principalmente lida com o ar fresco ao ar livre, com uma alta proporção de ar fresco, geralmente ≥ 70%, ou mesmo 100% de ar fresco):
L resfriamento: água gelada 7 ° C/12 ° C, ar de entrada 35 ° C/28 ° C dB/Wb.
L Aquecimento: água quente 60 ° C, ar de entrada 7 ° C dB.
1. Troca de calor eficiente: resfriadores de superfície de alta qualidade do Ruidong Self feito
As bobinas de resfriamento proprietárias de Ruidong usam tubos de cobre de alta qualidade com aletas de alumínio hidrofílico, fabricadas usando expansão mecânica para contato rígido e alta eficiência.
As bobinas são testadas a 2,0 MPa quanto a vazamentos. A folha de alumínio hidrofílico de 0,12 mm evita o acúmulo de água e a corrosão, estendendo a vida útil do serviço.
2. Operação estável e de baixo ruído
L Fãs centrífugos de entrada dupla com teste de equilíbrio dinâmico e estático para uma operação tranquila e tranquila.
l O projeto de baixa vibração reduz a transmissão de ruído em mais de 30% e evita o impacto estrutural.
l Os rolamentos de marca internacional garantem vida longa e baixa manutenção.
3. Estrutura durável e segura
L Frame de liga de alumínio L sem ponte térmica, alta resistência, leve e resistente à corrosão.
l Painéis de aço coloridos de dupla face com isolamento de espuma de poliuretano de alta densidade impedem a condensação e a perda de energia.
4. Fácil manutenção
l As fechaduras de portas de acesso autodidata garantem a torneira e permitem acesso rápido para substituição do filtro ou limpeza da bobina.
L CRAA certificou, garantindo desempenho e qualidade confiáveis para aplicações exigentes.
