Um trocador de calor é um componente essencial em muitos sistemas industriais e HVAC. Sua principal função é facilitar a transferência de calor entre dois fluidos sem que eles se misturem. Isto é crucial em processos que requerem regulação de calor, como em sistemas de refrigeração.
Em sistemas de água de resfriamento, os trocadores de calor desempenham um papel crítico na manutenção de temperaturas operacionais seguras e na melhoria da eficiência de vários processos. Seja em usinas de energia, data centers ou instalações de produção, compreender a função dos trocadores de calor nos sistemas de água de resfriamento é crucial para manter o desempenho do sistema e minimizar os custos operacionais.
Este artigo explorará a finalidade dos trocadores de calor em sistemas de água de resfriamento, os tipos utilizados, seus benefícios e requisitos de manutenção. Ao final, você terá uma compreensão clara de como os trocadores de calor contribuem para a eficácia dos sistemas de água de resfriamento.
1. Visão geral dos sistemas de água de resfriamento
O que é um sistema de água de resfriamento?
Um sistema de água de resfriamento é uma rede de tubos e componentes projetados para gerenciar e dissipar o calor gerado durante processos industriais ou por equipamentos HVAC. O sistema normalmente usa água como meio de transferência de calor. Os sistemas de água de resfriamento são usados em uma ampla gama de aplicações, incluindo geração de energia, fabricação e controle climático em grandes edifícios.
Na maioria dos processos industriais, equipamentos como compressores, motores e reatores geram excesso de calor. O sistema de água de resfriamento absorve esse calor e o transfere para longe do equipamento para evitar superaquecimento, o que pode causar danos ou ineficiência.
Componentes principais de um sistema de água de resfriamento
Um sistema típico de água de resfriamento consiste em vários componentes principais:
Componente | Descrição |
Torre de resfriamento | Dissipa o calor para a atmosfera por resfriamento evaporativo. |
Pumps | Circule a água de resfriamento pelo sistema. |
Permutador de calor | Transfere calor do equipamento para a água de resfriamento. |
Rede de tubulação | Fornece água de resfriamento de e para o trocador de calor e equipamento. |
Sistema de Filtragem | Remove detritos e contaminantes da água de resfriamento. |
Os sistemas de água de resfriamento são projetados para garantir que o calor seja absorvido e removido de forma eficiente do equipamento, mantendo condições operacionais ideais e evitando superaquecimento.
Por que os sistemas de água de resfriamento são importantes?
Os sistemas de água de resfriamento são essenciais para prevenir falhas de equipamentos devido ao calor excessivo. Muitos processos industriais exigem controle preciso de temperatura para garantir a qualidade do produto, segurança e eficiência operacional. Sem um sistema de água de resfriamento eficaz, o equipamento poderá superaquecer, levando a tempos de inatividade dispendiosos, eficiência reduzida e possíveis danos ao maquinário.
2. O papel do trocador de calor em sistemas de água de resfriamento
Função primária do trocador de calor em sistemas de água de resfriamento
A principal função de um trocador de calor em um sistema de água de resfriamento é transferir calor do sistema ou equipamento para a água de resfriamento. Os trocadores de calor facilitam essa transferência de calor, permitindo que os dois fluidos (geralmente um quente e um frio) passem próximos sem se misturarem. Isso garante que o calor seja transferido de forma eficaz sem contaminar os fluidos.
Num sistema de água de resfriamento, os trocadores de calor normalmente transferem o calor gerado por processos industriais, como geração de energia, fabricação ou ar condicionado, para a água de resfriamento. A água de resfriamento então transporta esse calor para uma unidade de dissipação de calor, como uma torre de resfriamento.
Como o calor é transferido em um trocador de calor
Os trocadores de calor funcionam com base em três princípios principais de transferência de calor:
Condução : O calor é transferido através das paredes do material do trocador de calor (geralmente metálico) do fluido quente para o fluido frio.
Convecção : A transferência de calor também ocorre através do movimento de fluidos, pois fluidos mais quentes tendem a subir enquanto fluidos mais frios afundam.
Radiação : Em alguns casos, o calor também pode ser transferido através da radiação, embora isto seja menos comum em sistemas de água de resfriamento.
O trocador de calor garante que o calor seja efetivamente transferido do sistema industrial para a água de resfriamento, mantendo a faixa de temperatura desejada tanto para o equipamento quanto para o sistema de resfriamento.
Regulação e eficiência de temperatura
A eficiência de um sistema de água de resfriamento depende do funcionamento eficaz do trocador de calor. Se o trocador de calor não estiver funcionando corretamente, poderá levar a uma transferência de calor ineficiente, fazendo com que o sistema de água de resfriamento tenha dificuldade para manter as temperaturas necessárias. Isso pode resultar em aumento do consumo de energia, desgaste do sistema e potencial superaquecimento do equipamento.
Ao manter um permutador de calor eficaz, o sistema de água de refrigeração pode funcionar de forma eficiente, utilizando menos energia e prolongando a vida útil do equipamento e do próprio sistema de refrigeração.
3. Tipos de trocadores de calor usados em sistemas de água de resfriamento
Vários tipos de trocadores de calor são usados em sistemas de água de resfriamento, cada um adequado para diferentes condições e necessidades operacionais. Os tipos mais comuns incluem:
Trocador de calor de casco e tubo
O trocador de calor de casco e tubos consiste em uma série de tubos dentro de um casco cilíndrico. Um fluido flui através dos tubos, enquanto o outro fluido flui ao redor dos tubos dentro da carcaça. Este projeto é eficaz para sistemas de resfriamento de grande escala e pode suportar altas pressões e temperaturas.
Recurso | Trocador de calor de casco e tubo |
Configuração de fluxo | Contracorrente, fluxo paralelo ou fluxo cruzado. |
Aplicações | Usinas de energia, indústrias petroquímicas, refinarias. |
Vantagens | Alta eficiência de transferência de calor, pode lidar com grandes volumes de fluido. |
Desvantagens | Requer espaço significativo e mais manutenção devido ao acúmulo de incrustações. |

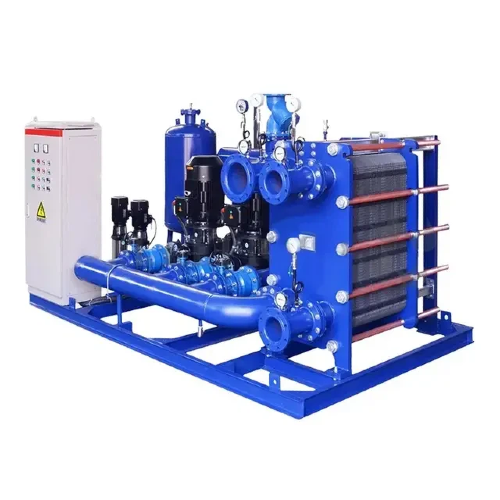

Trocador de calor de placas
O trocador de calor de placas consiste em múltiplas placas empilhadas juntas com pequenos espaços para fluxo de fluido. Este tipo é compacto e eficiente, tornando-o ideal para sistemas onde o espaço é limitado.
Recurso | Trocador de calor de placas |
Configuração de fluxo | Projeto de fluxo cruzado ou contrafluxo. |
Aplicações | Sistemas HVAC, refrigeração, aplicações industriais de pequena escala. |
Vantagens | Alta eficiência de transferência de calor, design compacto. |
Desvantagens | Pode ser propenso a incrustações e requer manutenção regular. |
Trocador de calor refrigerado a ar
Um trocador de calor resfriado a ar usa ar para resfriar o fluido. Normalmente consiste em tubos com aletas através dos quais o fluido flui e o ar é soprado sobre as aletas para dissipar o calor. Este tipo de trocador de calor é frequentemente utilizado em situações onde a disponibilidade de água é limitada.
Recurso | Trocador de calor refrigerado a ar |
Configuração de fluxo | O ar passa pelos tubos com aletas, resfriando o fluido em seu interior. |
Aplicações | Automotivo, pequenos sistemas de refrigeração, aplicações industriais. |
Vantagens | Não necessita de água, adequado para ambientes secos. |
Desvantagens | Menos eficiente que os sistemas refrigerados a água, é necessária uma grande área de superfície. |
Qual trocador de calor é melhor para o seu sistema de água de resfriamento?
A escolha do trocador de calor depende de vários fatores como tipo de fluido, carga térmica e espaço disponível. Para aplicações industriais de grande escala, trocadores de calor de casco e tubos são normalmente usados, enquanto trocadores de calor de placas são mais adequados para sistemas compactos. Os trocadores de calor resfriados a ar são ideais para ambientes onde a disponibilidade de água é limitada.
4. Principais benefícios do uso de um trocador de calor em sistemas de água de resfriamento
Eficiência aprimorada
Os trocadores de calor melhoram significativamente a eficiência dos sistemas de água de resfriamento, permitindo que o calor seja transferido de forma mais eficaz. Quando o calor é transferido de forma eficiente do sistema para a água de resfriamento, o sistema opera com desempenho ideal, reduzindo o consumo de energia e melhorando o desempenho geral do sistema de resfriamento.
Economia de energia
Ao otimizar a transferência de calor, os trocadores de calor reduzem a necessidade de energia de resfriamento adicional. Isto leva a poupanças de energia, o que pode reduzir significativamente os custos operacionais ao longo do tempo. Em sistemas industriais de grande escala, estas poupanças podem ser substanciais, tornando os permutadores de calor um investimento rentável.
Vida útil prolongada do equipamento
O gerenciamento adequado do calor prolonga a vida útil do equipamento no sistema de água de resfriamento. Quando o calor é removido de forma eficiente, é menos provável que o equipamento sofra desgaste causado por superaquecimento. Isto prolonga a vida útil do trocador de calor e do equipamento que está sendo resfriado.
Benefícios Ambientais
Trocadores de calor eficientes ajudam a reduzir o impacto ambiental dos sistemas de refrigeração, diminuindo o consumo de energia. Isto resulta em menos pressão sobre os recursos energéticos e pode contribuir para os esforços de sustentabilidade de uma empresa. A redução do uso de energia também significa menos emissões, o que beneficia o meio ambiente.
5. Manutenção e Cuidados com Trocadores de Calor em Sistemas de Água de Resfriamento
Por que a manutenção é crítica
A manutenção de trocadores de calor em um sistema de água de resfriamento é essencial para garantir sua longevidade e desempenho eficiente. A manutenção regular ajuda a prevenir problemas como incrustações, corrosão e incrustações, que podem reduzir a eficiência da transferência de calor do trocador de calor.
Tarefas de manutenção para trocadores de calor
Tarefa | Freqüência | Propósito |
Inspeção | Anualmente ou semestralmente | Verifique se há desgaste, vazamentos ou sinais de danos. |
Limpeza | A cada 6-12 meses | Remova incrustações, sujeira e acúmulo de detritos que podem impedir a transferência de calor. |
Descalcificação | Conforme necessário | Evite o acúmulo de incrustações, especialmente em áreas de água de alta dureza. |
Teste de vazamento | Anualmente | Certifique-se de que não haja vazamentos que possam afetar a eficiência do sistema. |
Sinais de problemas no trocador de calor
A inspeção e manutenção regulares ajudarão a detectar possíveis problemas precocemente. Os sinais de que seu trocador de calor pode precisar de reparo ou substituição incluem:
Eficiência de resfriamento reduzida.
Corrosão visível ou corrosão nas superfícies.
Ruídos ou vibrações incomuns.
Vazamentos ou sinais de perda de pressão.
6. Conclusão
Concluindo, os trocadores de calor desempenham um papel crucial na garantia da eficiência e confiabilidade dos sistemas de água de resfriamento. Eles permitem uma transferência eficaz de calor do equipamento industrial para a água de resfriamento, evitando o superaquecimento e otimizando o desempenho . Ao selecionar o tipo certo de trocador de calor e garantir a manutenção adequada, você pode aumentar significativamente a eficiência energética, prolongar a vida útil do seu equipamento e reduzir os custos operacionais.
No Grupo Ruidong, nos especializamos no fornecimento de trocadores de calor de alta qualidade projetados para atender às necessidades específicas de vários sistemas de água de resfriamento. Nossa equipe se dedica a ajudá-lo a escolher a solução certa para o seu sistema, garantindo máxima eficiência e desempenho a longo prazo. Se você deseja melhorar seu sistema de água de resfriamento ou precisa de aconselhamento especializado, não hesite em nos contatar. Deixe-nos apoiá-lo na otimização de suas operações e na obtenção de resultados sustentáveis.
7. Perguntas frequentes
Qual é a função principal de um trocador de calor em um sistema de água de resfriamento?
A principal função de um trocador de calor é transferir calor do equipamento industrial para a água de resfriamento, garantindo que o equipamento não superaqueça.
Como um trocador de calor melhora a eficiência energética?
Os trocadores de calor otimizam a transferência de calor, reduzindo a necessidade de energia de resfriamento adicional e diminuindo o consumo de energia.
Que tipos de trocadores de calor são usados em sistemas de água de resfriamento?
Os tipos comuns incluem trocadores de calor de casco e tubos, trocadores de calor de placas e trocadores de calor resfriados a ar.
Com que frequência um trocador de calor deve ser limpo ou mantido?
A manutenção regular, incluindo limpeza e inspeção, deve ser realizada anualmente ou semestralmente, dependendo das condições operacionais.
Quais são os sinais de que um trocador de calor pode precisar ser substituído?
Os sinais comuns incluem eficiência de resfriamento reduzida, corrosão visível e vazamentos ou perda de pressão.
