Qual é o princípio do trocador de calor?

Os trocadores de calor são dispositivos essenciais em vários setores, desde sistemas HVAC até processamento químico, refrigeração e geração de energia. Sua principal função é transferir calor entre dois ou mais fluidos sem misturá-los. Compreender o princípio por trás dos trocadores de calor é crucial para selecionar o tipo certo para sua aplicação e garantir o desempenho ideal. Este artigo explorará os princípios básicos de como funcionam os trocadores de calor, seu design e como eles contribuem para a eficiência energética e o desempenho do sistema.

O que é um trocador de calor?

Definição de trocador de calor

Um trocador de calor é um dispositivo mecânico projetado para transferir calor entre dois ou mais fluidos em temperaturas diferentes. Opera segundo o princípio da condução térmica, onde o calor é transferido de um fluido mais quente para um mais frio, sem que os dois fluidos se misturem. Os trocadores de calor são cruciais em inúmeras aplicações onde a transferência de calor entre diferentes meios é necessária para o bom funcionamento do sistema.

Tipos de trocadores de calor

Os trocadores de calor vêm em vários designs, cada um adequado para aplicações específicas. Abaixo estão os tipos mais comuns de trocadores de calor:

• Trocador de Calor de Placas : Consiste em múltiplas placas empilhadas juntas com pequenos espaços entre elas, formando canais para fluxo de fluido. É altamente eficiente na transferência de calor e é comumente usado em aplicações compactas.

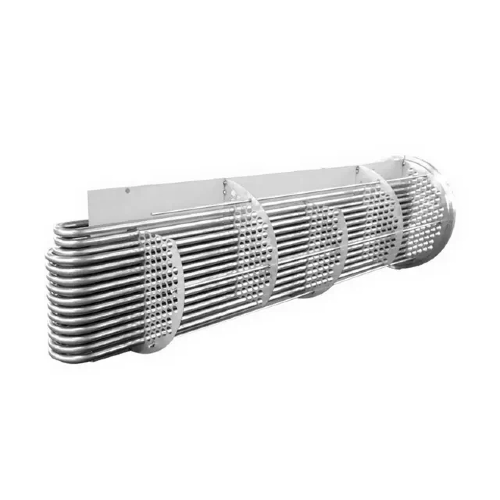

• Trocador de calor casco e tubo : composto por uma série de tubos alojados dentro de um casco. Um fluido flui através dos tubos enquanto outro flui ao redor dos tubos, tornando-o ideal para aplicações de alta pressão.

• Trocador de calor resfriado a ar : usa ar em vez de água para resfriar o fluido, adequado para áreas com abastecimento de água limitado ou aplicações externas.

• Trocador de calor de tubo duplo : Consiste em um tubo dentro de outro, onde os dois fluidos fluem em direções opostas para troca de calor. Este design é normalmente usado para aplicações de pequena escala.

O princípio básico da transferência de calor

Para entender como funciona um trocador de calor, é essencial compreender os princípios subjacentes à transferência de calor. O princípio básico dos trocadores de calor depende da transferência térmica , que ocorre por meio de três mecanismos principais: condução, convecção e radiação.

Condução

Condução é o processo pelo qual o calor é transferido através de um material sólido de uma área mais quente para uma área mais fria. Isto ocorre no nível molecular à medida que as partículas na região quente vibram e passam sua energia para partículas adjacentes mais frias. Nos trocadores de calor, a condução é facilitada pelo material (geralmente metal) através do qual o calor é transferido entre dois fluidos.

Convecção

A convecção ocorre quando o calor é transferido através de um fluido (líquido ou gás) devido ao movimento do fluido. Quando um fluido é aquecido, sua densidade diminui, fazendo com que ele suba e seja substituído por um fluido mais frio. Este movimento permite que o calor seja transportado de um local para outro. Num trocador de calor, a convecção é crucial para mover o calor da superfície aquecida (tubo, placa) para o fluido.

Radiação

A radiação é a transferência de calor através de ondas eletromagnéticas, como a radiação infravermelha. Embora a radiação desempenhe um papel menor nos trocadores de calor, ainda é um fator importante em alguns projetos especializados, especialmente onde os fluidos são aquecidos a altas temperaturas.

Como esses princípios se aplicam aos trocadores de calor

Combinando Condução e Convecção

Nos trocadores de calor, a condução e a convecção são os principais mecanismos de transferência de calor. O calor é primeiro conduzido através das paredes do trocador de calor (seja uma placa, um tubo ou uma carcaça) e, em seguida, a convecção garante que o calor seja transferido da superfície sólida para o fluido, de onde é transportado. Ao projetar o trocador de calor com área de superfície e materiais apropriados, a transferência de calor pode ser maximizada.

Área de superfície e eficiência de transferência de calor

A eficiência da transferência de calor em um trocador de calor está diretamente relacionada à área superficial disponível para troca de calor. Quanto maior a área superficial, mais calor pode ser transferido entre os dois fluidos. É por isso que projetos como trocadores de calor a placas são usados, já que sua grande área superficial permite uma transferência de calor eficaz em um espaço compacto.

Estrutura e Projeto de Trocadores de Calor

O projeto de um trocador de calor desempenha um papel significativo na eficiência com que ele pode transferir calor. Abaixo, detalhamos os componentes essenciais e recursos de design que otimizam a transferência de calor.

Principais componentes de um trocador de calor

• Superfícies de transferência de calor : Estas são as superfícies onde o calor é transferido entre fluidos. Em um trocador de calor a placas, as placas servem como superfícies primárias de transferência de calor, enquanto em um projeto de casco e tubo, os tubos desempenham essa função.

• Fluidos : Os trocadores de calor operam transferindo calor entre dois fluidos diferentes, que podem ser líquidos ou gases. Os fluidos são normalmente separados pelas superfícies de transferência de calor para evitar mistura.

• Disposição do Fluxo : A disposição na qual os fluidos fluem através do trocador de calor é crítica para otimizar a transferência de calor. Arranjos de fluxo comuns incluem contrafluxo, fluxo paralelo e fluxo cruzado.

Tipos de configurações de fluxo do trocador de calor

A disposição do fluxo de fluidos em um trocador de calor determina sua eficiência. Abaixo estão os três tipos principais de configurações de fluxo:

• Contrafluxo : Os dois fluidos fluem em direções opostas, o que maximiza a diferença de temperatura e permite uma transferência de calor mais eficiente. Este é o arranjo de fluxo mais eficiente em termos de desempenho de transferência de calor.

• Fluxo Paralelo : Os fluidos fluem na mesma direção, o que resulta em uma menor diferença de temperatura entre os fluidos à medida que se movem através do trocador de calor. Este arranjo é menos eficiente que o contrafluxo, mas às vezes é usado em aplicações específicas.

• Fluxo cruzado : um fluido flui perpendicularmente ao outro fluido. Este arranjo é comumente usado em trocadores de calor resfriados a ar.

Eficiência da transferência de calor e fatores que a afetam

Vários fatores influenciam a eficiência de um trocador de calor, impactando seu desempenho na transferência de calor. A compreensão desses fatores pode ajudar a otimizar o desempenho do trocador de calor.

1. Superfície de transferência de calor

A área de superfície afeta diretamente a taxa de transferência de calor. Quanto maior a área de superfície, mais calor pode ser transferido entre os fluidos. É por isso que muitos trocadores de calor são projetados para aumentar a área superficial através do uso de placas, aletas ou tubos.

2. Diferença de temperatura

Quanto maior a diferença de temperatura entre os dois fluidos, mais calor pode ser transferido. Este princípio baseia-se na segunda lei da termodinâmica, onde o calor sempre flui do objeto mais quente para o mais frio.

3. Taxa de fluxo

A taxa de fluxo dos fluidos desempenha um papel crítico na eficiência da transferência de calor. Taxas de fluxo mais altas aumentam a taxa de troca de calor, mas também podem causar quedas de pressão. É importante equilibrar a vazão para evitar consumo excessivo de energia.

4. Condutividade dos Materiais

O material da superfície do trocador de calor afeta significativamente a transferência de calor. Materiais com alta condutividade térmica, como cobre ou alumínio, são preferidos porque permitem que o calor passe de forma mais eficiente.

Aplicações de trocadores de calor

Os trocadores de calor são usados ​​em muitas indústrias, cada aplicação se beneficiando de sua capacidade de gerenciar eficientemente a transferência de calor. Abaixo estão algumas das principais indústrias que dependem de trocadores de calor.

1. Sistemas HVAC

Em sistemas HVAC, trocadores de calor são usados ​​para transferir calor entre ar e água ou refrigerantes. Desempenham um papel essencial no aquecimento e arrefecimento de edifícios, contribuindo para a eficiência energética e garantindo uma ótima qualidade do ar interior.

2. Usinas Elétricas

Nas usinas de energia, os trocadores de calor transferem o calor do vapor ou dos gases de exaustão para outros fluidos para gerar eletricidade. Eles são cruciais para manter a eficiência do sistema e reduzir as perdas de energia.

3. Refrigeração e Ar Condicionado

Os trocadores de calor são parte integrante dos sistemas de refrigeração e ar condicionado, onde ajudam a absorver o calor do ar interno e liberá-lo para o exterior, mantendo os espaços frescos e confortáveis.

4. Processamento Químico

As indústrias de processamento químico dependem de trocadores de calor para manter temperaturas ideais durante as reações. Eles garantem que os produtos químicos sejam aquecidos ou resfriados de forma eficiente, mantendo a integridade dos produtos e aumentando a segurança do processo.

Manutenção de Trocadores de Calor

A manutenção adequada é crucial para garantir a longevidade e a eficiência dos trocadores de calor. Negligenciar a manutenção pode levar à diminuição do desempenho, maiores custos de energia e potencial falha do equipamento.

Problemas comuns em trocadores de calor

• Incrustação : O acúmulo de detritos ou sedimentos nas superfícies de transferência de calor pode reduzir a eficiência.

• Corrosão : A corrosão pode ocorrer quando o material do trocador de calor reage com fluidos, causando vazamentos e danos.

• Entupimento : Bloqueios nos tubos ou placas podem obstruir o fluxo do fluido, diminuindo a eficácia da transferência de calor.

Dicas de manutenção

A limpeza e inspeção regulares dos trocadores de calor ajudam a evitar incrustações e entupimentos.

A verificação de vazamentos e sinais de corrosão é importante para garantir a integridade do sistema.

A substituição de peças ou componentes desgastados pode evitar maiores danos e manter a eficiência.

Conclusão

Compreender os princípios por trás dos trocadores de calor é crucial para selecionar o equipamento certo e garantir o desempenho ideal. No Grupo Ruidong, nos especializamos em fornecer trocadores de calor de alta qualidade projetados para funcionar de forma eficiente com base nos princípios de condução e convecção. Esses dispositivos transferem calor de forma eficaz entre fluidos, e seu design, eficiência e desempenho geral dependem de fatores como área de superfície, vazão e condutividade do material. Enfatizamos a importância da manutenção regular para evitar problemas como incrustações, corrosão e entupimentos, que podem comprometer a eficiência e a confiabilidade do sistema. Se você deseja melhorar o desempenho do seu sistema ou garantir a funcionalidade a longo prazo, nossa equipe está aqui para oferecer consultoria especializada e soluções personalizadas para atender às suas necessidades específicas. Entre em contato conosco hoje para saber como podemos ajudá-lo a escolher e manter o trocador de calor ideal para sua aplicação.

Perguntas frequentes

Q1: Como um trocador de calor transfere calor?

Um trocador de calor transfere calor de um fluido para outro por condução e convecção. O calor passa do fluido mais quente para o fluido mais frio sem que os dois fluidos se misturem.

Q2: Que tipos de trocadores de calor são comumente usados?

Os tipos comuns de trocadores de calor incluem trocadores de calor de placas, trocadores de calor de casco e tubos, trocadores de calor resfriados a ar e trocadores de calor de tubo duplo.

Q3: Como posso melhorar a eficiência do meu trocador de calor?

A eficiência pode ser melhorada otimizando a diferença de temperatura entre os fluidos, aumentando a área de superfície, ajustando as taxas de fluxo e selecionando materiais com alta condutividade térmica.

Q4: Com que frequência os trocadores de calor devem ser mantidos?

Os trocadores de calor devem ser inspecionados regularmente, pelo menos uma vez por ano, para evitar incrustações, corrosão e entupimento, e para garantir que estejam funcionando eficientemente.

Q5: O que causa a falha de um trocador de calor?

A falha do trocador de calor pode ser causada por problemas como corrosão, entupimento, incrustação e danos físicos, como rachaduras ou vazamentos.
