O crescente número de eventos climáticos extremos e a crescente demanda por inteligência concentraram as principais necessidades de edifícios comerciais para sistemas de ar condicionado em quatro direções principais: alta eficiência e economia de energia, controle inteligente, personalização de cenários e verde e baixo carbono. Essas necessidades são especificamente diferenciadas com base em tipos de construção, cenários de uso e ambientes. Por exemplo, é necessário obter controle preciso de temperatura e umidade, de acordo com diferentes funções, como escritórios, hospitais e shoppings para garantir um ambiente confortável; Ao mesmo tempo, ele deve ser capaz de se adaptar às flutuações de carga causadas pelo fluxo de passageiros e pelas estações do ano e ter recursos de ajuste dinâmico para lidar com o clima extremo.

Entre as principais unidades de ar condicionado comercial, as unidades embaladas na cobertura ocupam uma posição importante devido às suas vantagens únicas.

Uma unidade embalada na cobertura é um equipamento de ar condicionado em grande escala que integra componentes principais, como compressores, condensadores, evaporadores e ventiladores em um corpo e é instalado diretamente no teto de um edifício. Comparado com as unidades de ar condicionado comercial do tipo dividido, ele pode ser combinado com bobinas de ventilador, manuais de ar e outros equipamentos, que podem não apenas se adaptar às restrições da estrutura da construção, mas também garantem a beleza interna. Comparado com as unidades de chiller, sua instalação e manutenção são mais convenientes, o que pode reduzir significativamente os custos relacionados.

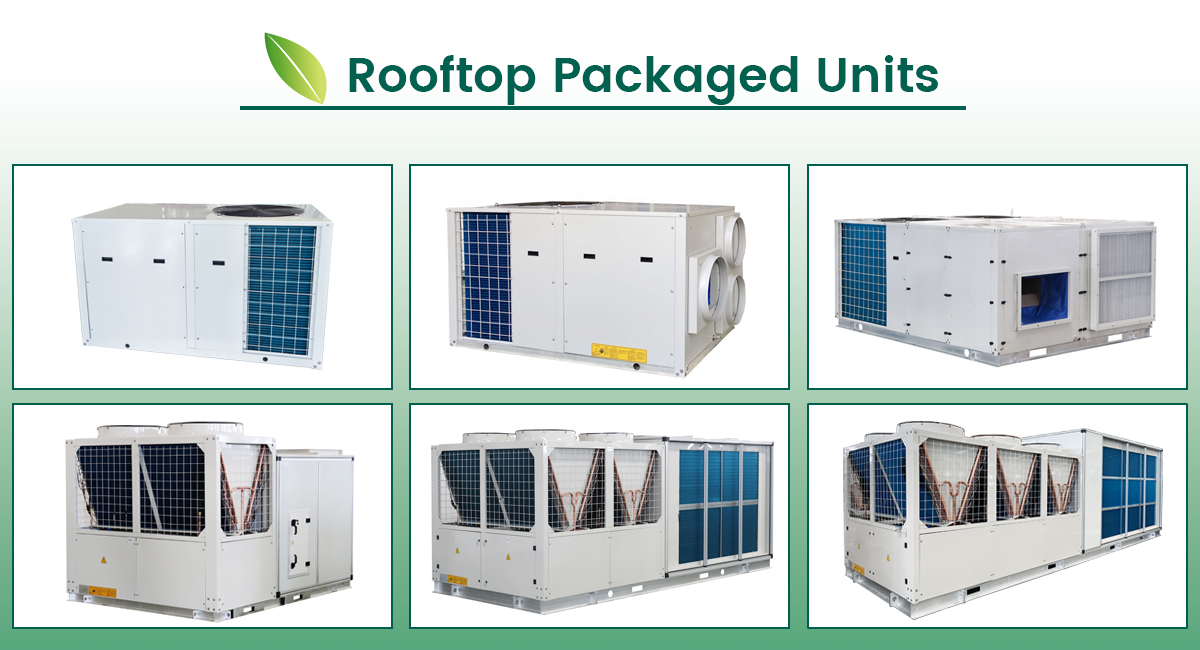

Figura 1- Ruidong Rooftop Packaged Unit Series 18KW-360KW

Componentes principais de ar condicionado comercial unidades embaladas com :

1. Compressor: o 'coração ' do ar condicionado, responsável por comprimir refrigerantes (como R410A, R407C, etc.) e dirigir o ciclo de refrigeração.

2. Condensador: Troca calor com ar externo e dissipa o calor do refrigerante para o exterior (no modo de resfriamento).

3. Evaporador: Troca calor com ar de retorno interno / ar fresco para obter resfriamento e desumidificação de ar (modo de resfriamento) ou aquecimento (modo de aquecimento, que precisa ser combinado com a função de aquecimento elétrico ou bomba de calor).

4. Sistema de ventilador: incluindo ventiladores de suprimento e fãs de exaustão, responsável por enviar o ar tratado para a sala e parte exaustiva do ar de retorno / ar fresco. Entre eles, os motores do ventilador do evaporador vêm em dois tipos: motores de frequência variável de direção direta e CEC.

(1) Motor centrífugo: faz fluir com a ação da força centrífuga, com uma estrutura relativamente tradicional. Pode gerar alta pressão durante o transporte do ar e é adequado para ocasiões que requerem suprimento de ar a distância longo ou possui grande resistência ao sistema. Sua velocidade do motor geralmente é fixa e o volume de ar é alterado ajustando a válvula de ar, etc., portanto o consumo de energia é relativamente alto.

(2) Motor do inversor direto da CE: Adotando tecnologia de comutação eletrônica, pode realizar diretamente a regulação da velocidade de frequência variável e ajustar com precisão o volume de ar de acordo com as necessidades reais. Comparado aos motores centrífugos, ele possui uma taxa de eficiência energética mais alta, menor consumo de energia, menor ruído de operação e maior precisão de controle. Pode ser conectado perfeitamente ao sistema de controle da unidade para obter uma operação inteligente.

5. Dispositivo de filtro: os comuns incluem filtros primários, que podem filtrar grandes partículas de poeira, cabelo, etc.; filtros de eficiência média, que podem capturar poeira fina e alguns microorganismos; Filtros de alta eficiência (como o HEPA), adequados para locais com altos requisitos para a limpeza do ar e podem filtrar poluentes finos como PM2.5; Alguns também estão equipados com filtros de carbono ativados para absorver odores e gases nocivos e melhorar os efeitos da purificação do ar.

6. Sistema de controle: Equipado com uma interface RS485, que pode ser conectada a outros equipamentos para controle centralizado.

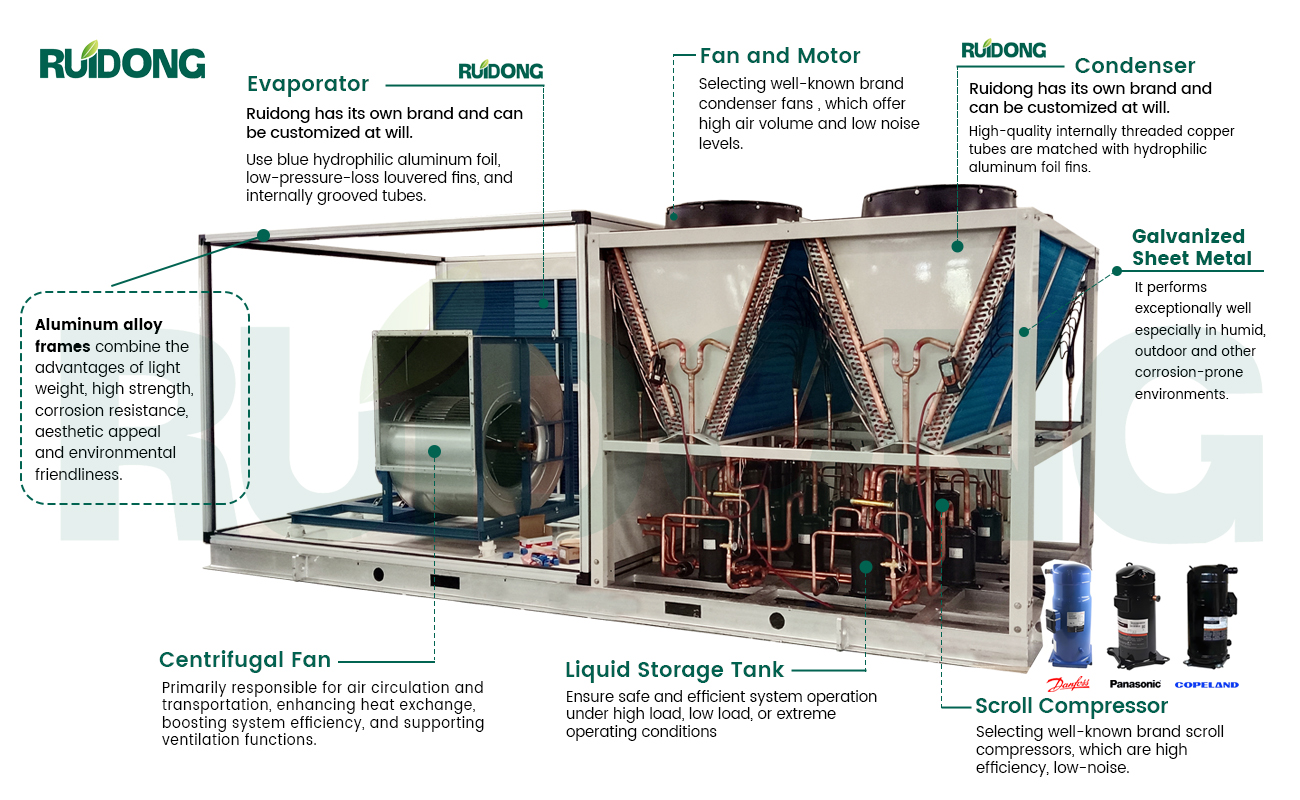

Figura 2 - 260kW Diagrama da estrutura da unidade embalada na cobertura

Figura 3 - 260kW Unidade embalada na cobertura equipada com motor inversor de conexão direta CE

Vantagens de ar condicionado de ar condicionado unidades embaladas de

1. Economizando o espaço interno: todos os componentes estão instalados no telhado, sem ocupar a área de uso interno de shoppings, escritórios etc., o que é especialmente adequado para edifícios com altura limitada do piso ou layout compacto.

2. Instalação e manutenção convenientes: com um design integrado, a instalação do local requer apenas os dutos de ar e as fontes de alimentação, e o período de construção é curto; Durante a manutenção, não há necessidade de entrar na sala e as operações podem ser realizadas diretamente no telhado, reduzindo a interferência aos usuários.

3. Adaptabilidade forte: uma única unidade possui uma ampla gama de capacidade de resfriamento / aquecimento, que pode atender às necessidades de locais comerciais de diferentes escalas; Ao mesmo tempo, ele suporta combinação modular para corresponder flexivelmente a alterações de carga.

4. Controle razoável de consumo de energia: A unidade pode ser equipada com tecnologia de conversão de frequência, função de recuperação de calor etc., que pode ajustar a energia operacional de acordo com a carga interna para reduzir o consumo de energia; A proporção de ar fresco para retornar o ar pode ser ajustada para equilibrar a economia de energia e o conforto. Em particular, as unidades usando os motores de inversores de acionamento EC Direct têm um desempenho mais excelente no controle de consumo de energia.

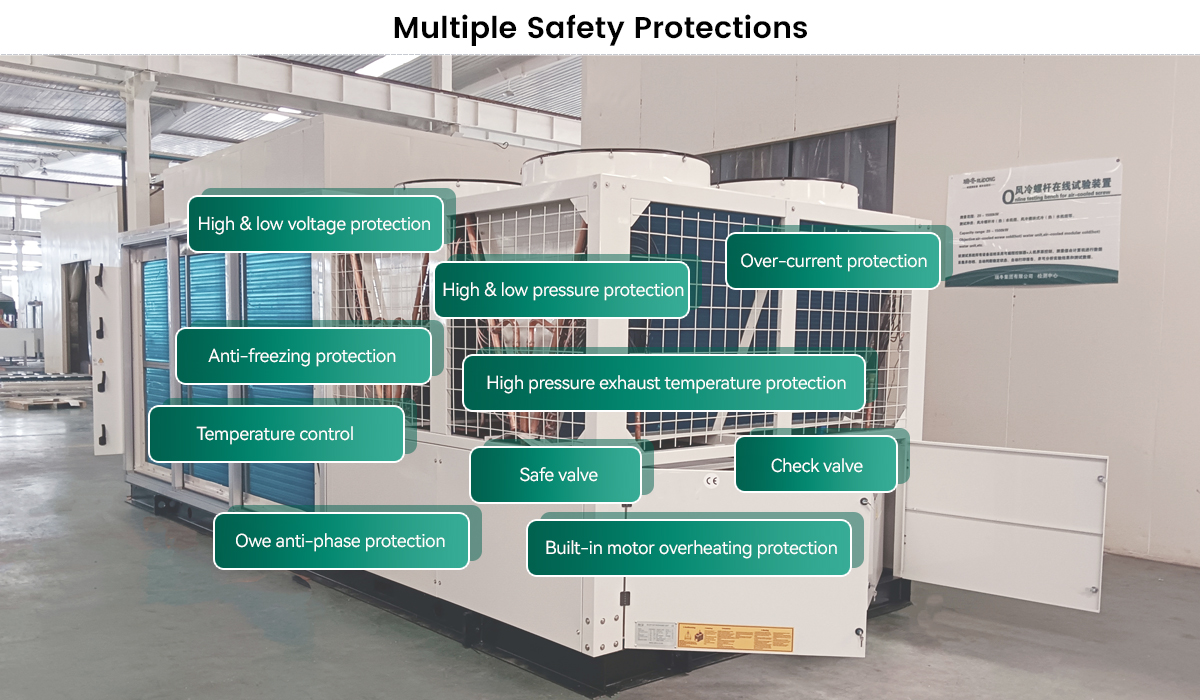

Figura 4 - Múltiplas proteções para unidades embaladas na cobertura

Cenários típicos de aplicação de unidades embaladas de ar condicionado comercial no telhado

1. Grandes shoppings / supermercados: com espaços abertos e fluxo denso de passageiros, eles exigem grande capacidade de resfriamento e volume de ar fresco. As unidades embaladas na cobertura podem processar centralmente o ar e cooperar com dutos de ar para suprimento de ar uniforme. Se a distância do suprimento de ar for longa e a resistência do sistema for grande, as unidades com motores centrífugas são mais adequadas; Se houver requisitos altos para o consumo de energia e o controle de ruído, as unidades com os motores de inversores Direct - Direct - são melhores.

2. Edifícios de escritórios / torres de escritório: Há uma alta demanda por controle em camadas ou zoneado. Várias unidades podem ser vinculadas para atender aos requisitos de temperatura de diferentes pisos sem ocupar o espaço interno do escritório. Esses lugares são mais sensíveis ao ruído operacional e ao consumo de energia, e as unidades com os motores de inversor de acionamento EC Direct - podem atender melhor às necessidades.

3. Locais de hotéis / catering: precisam levar em consideração o resfriamento, o aquecimento e a ventilação. Algumas unidades apóiam o controle de umidade, o que pode melhorar o conforto dos quartos e salas de banquetes. A área do quarto de hóspedes possui altos requisitos para ruído; portanto, as unidades com os motores de inversor da CE Direct - são mais aplicáveis; Enquanto para alguns grandes salas de banquetes com grande resistência ao sistema de suprimentos de ar, as unidades com motores centrífugas também são uma boa escolha.

4. Plantas / armazéns industriais: alguns workshops de produção ou armazéns precisam de um ambiente constante de temperatura e umidade (como fábricas eletrônicas, armazéns de alimentos). As unidades embaladas na cobertura podem cooperar com os dutos de ar para obter controle preciso da temperatura. De acordo com a distância do suprimento de ar e a resistência do sistema da planta, as unidades com tipos de motores correspondentes podem ser selecionados.

Figura 5 - Cenários de aplicação parciais

Fundado em 2011, Ruidong Group Co., Ltd. Possui mais de 14 anos de experiência em equipamentos centrais de ar condicionado e ventilação, especializado em design, produção, vendas, instalação e manutenção. Oferecemos serviços personalizados, atendendo às condições de trabalho T3 e usamos compressores e componentes elétricos de renome mundial para garantir alta qualidade.
