O Grupo Ruidong prioriza as necessidades dos clientes, com o objetivo de resolver problemas e maximizar a economia de custos. Para usuários e projetos finais, garantimos uma rápida compreensão do produto, instalação rápida, eficiência aprimorada e custos reduzidos de instalação/operação.

Explore nossas novas unidades de resfriamento de resfriamento de água e sistemas de estação de bombas - Saiba mais sobre suas vantagens e princípios de trabalho:

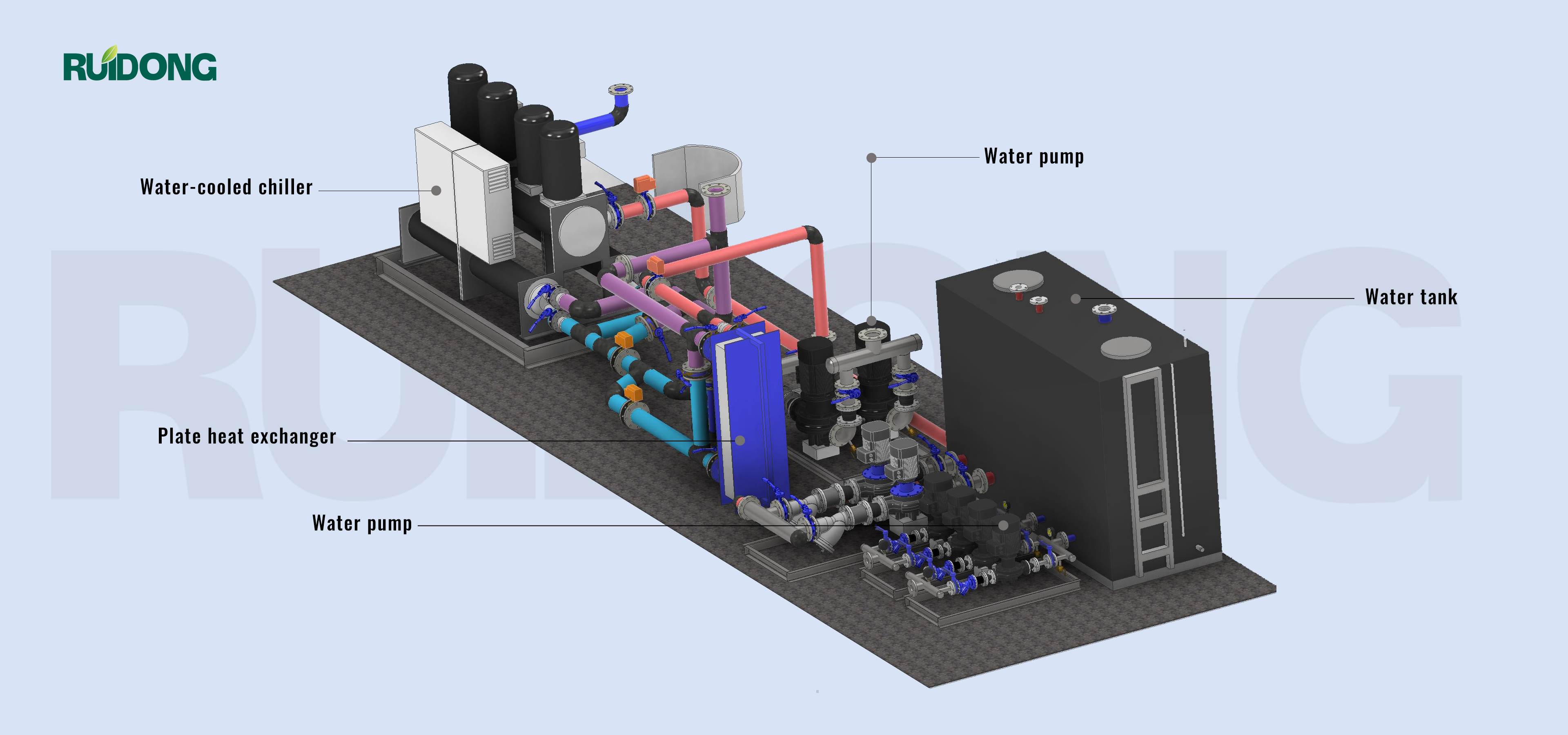

Figura 1 - Ilustração 3D de produtos da estação de bomba

Vantagens do produto:

• Design altamente integrado: o sistema de chiller e bomba ( incluindo bombas, tanques de água, trocadores de calor de placas e outros componentes) são integrados a uma única estrutura. Sua estrutura compacta minimiza a pegada, tornando -a ideal para locais de instalação com espaço limitado.

• Instalação simplificada no local: a unidade passa por montagem completa, comissionamento e teste na fábrica. No local, são necessárias apenas conexões simples e elétricas simples para colocá-lo em operação, reduzindo significativamente o tempo de instalação/depuração, ciclos de construção e custos de mão-de-obra.

• Forte adaptabilidade ambiental: o equipamento tem um bom desempenho em diversos ambientes, incluindo altas/baixas temperaturas e alta umidade. Também foi projetado com recursos à prova d'água, à prova de poeira e anti-corrosão para garantir uma operação confiável, mesmo em condições complexas.

Princípio de trabalho:

Circulação de água fria (chiller - trocador de calor de placa - caminho da bomba de água)

1. Chiller: Através de componentes como compressores, condensadores e evaporadores, consome energia elétrica para impulsionar a mudança de fase cíclica dos refrigerantes. O calor é absorvido no evaporador para produzir água fria de baixa temperatura-por exemplo, resfriar a água da temperatura ambiente a cerca de 7 ° C-fornecendo uma fonte fria para o sistema.

2. Trocador de calor de placa: A água fria de baixa temperatura do chiller troca calor aqui com água de outro circuito (como o lado do usuário ou um loop quente relacionado à água), transferindo energia fria para ele. Depois que sua temperatura aumenta levemente, a água é bombeada de volta ao chiller através da bomba de água, completando a circulação lateral da água fria e garantindo o suprimento contínuo de resfriamento.

3. Bomba de água: fornece energia para o fluxo cíclico de água fria entre o chiller e o trocador de calor da placa, permitindo o transporte eficiente de água fria e garantindo a transferência suave de energia fria.

Circulação relacionada à água quente e do lado do usuário (trocador de calor de placas - bomba de água - tanque de água - caminho do lado do usuário)

1. Trocador de calor da placa (PHE): recebe a capacidade de resfriamento do chiller (ou também pode envolver a recuperação de calor etc. e reverte quando é necessário aquecimento). Ele troca calor com a água no loop do lado do usuário, transferindo a capacidade de resfriamento (ou aquecimento) para a água circulante do lado do usuário.

2 Bomba de água: aciona o fluxo de água circulante do lado do usuário. Após a troca de calor no PHE, a água que transporta a capacidade de resfriamento (ou aquecimento) é entregue ao tanque de água e depois distribuída ao lado do usuário, fornecendo resfriamento (ou aquecimento) para terminais de ar condicionado no edifício (como bobinas de ventilador, unidades de manuseio de ar, etc.).

3. Tanques de água (separados para água fria e quente): Sirva para armazenar e regular o volume de água e estabilizar a temperatura da água. O tanque de água fria armazena temporariamente a água fria do PHE, que pode amortecer e ajustar quando a demanda do lado do usuário mudar para garantir o suprimento estável de água. Para cenários de água quente, o tanque de água quente pode armazenar água quente após a troca de calor e fornecê -la ao lado do usuário, conforme necessário para fins de aquecimento.

4. Lado do usuário: o equipamento de terminal de ar condicionado no edifício (por exemplo, bobinas de ventilador) troca calor com a água circulante do tanque de água, liberando a capacidade de resfriamento (ou aquecimento) na sala para regular a temperatura interna e criar um ambiente confortável.

Para resumir: o chiller produz frio, que circula através do trocador de calor e bombas de placas. O tanque de água estabiliza o fluxo, permitindo que o lado do usuário regular a temperatura e a umidade internas para as necessidades de HVAC. Para aquecimento, o princípio se estende aos ciclos de recuperação e bomba de calor.

O Grupo Ruidong pode fornecer uma lista de produtos completa e de alta qualidade. Aqui está uma introdução às vantagens de nossos produtos:

Produtos host: Chillers de parafusos refrigerados a água:

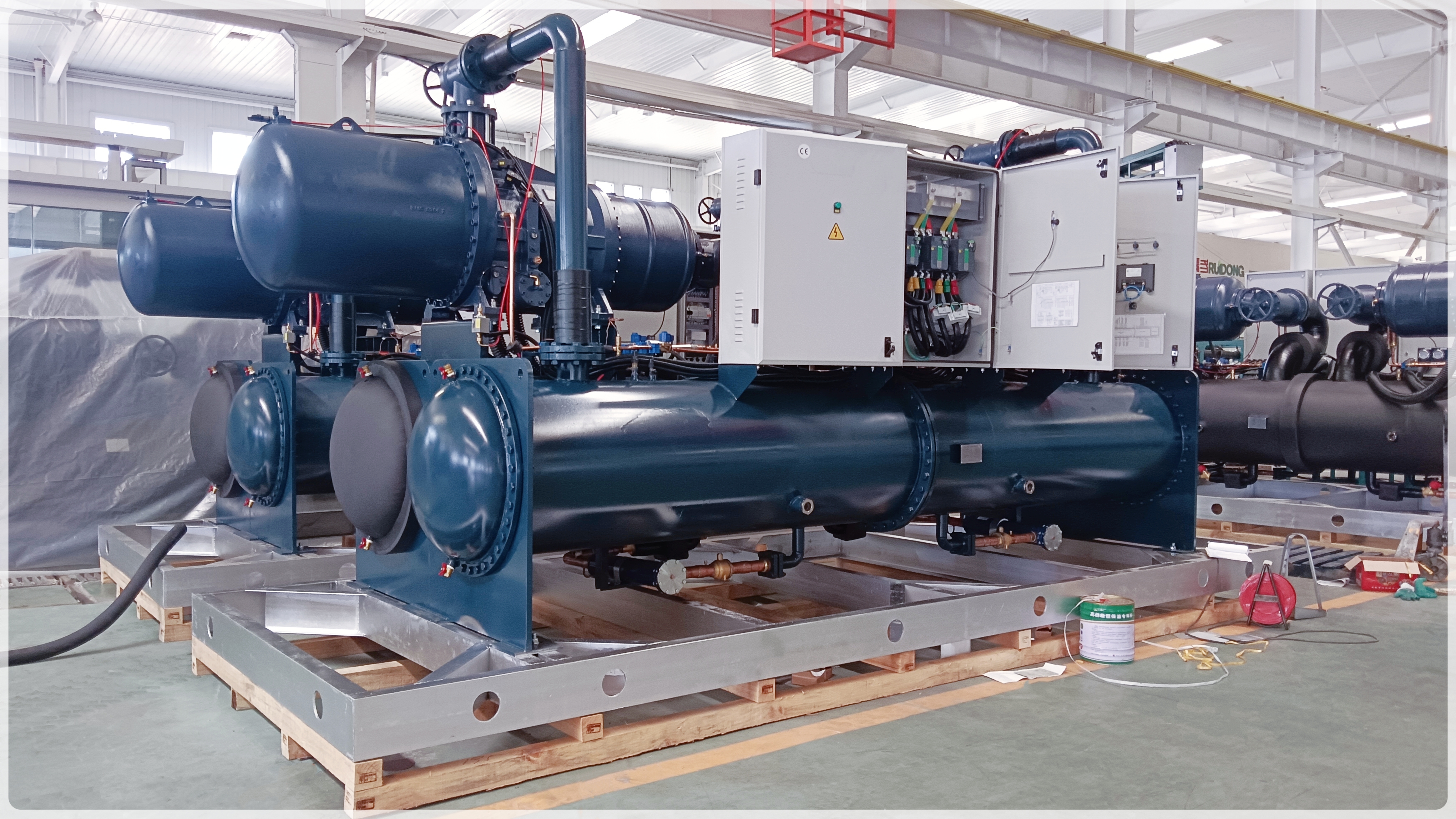

Figura 2- Unidade de parafuso refrigerada a água

1. Equipado com compressores de parafuso semi-hermético de renome-estrutura simples, baixa taxa de falha.

2. Capacidade de resfriamento 200KW-3000KW-Adaptabilidade ampla.

3. Operação estável, resistente a altas temperaturas ambientais.

4. Evaporadores/condensadores de concha e tubo auto-desenvolvidos, unidade completa personalizável.

5. tela sensível ao toque do microcomputador avançado com interface otimizada e fácil de usar.

6. Interface RS485 para controle remoto.

7. Adequado para edifícios comerciais, fábricas, hospitais e muito mais.

Estação de bomba: poderes a circulação de água de resfriamento e água gelada

Figura 3- Unidade da estação de bomba

1. Ajusta dinamicamente o fluxo e a pressão com base na demanda, atingindo o controle de temperatura e a eficiência energética.

2. Equipado com bombas de alta eficiência, aumentando o desempenho geral da energia do sistema.

3. Controle de interface de ponto único para torres de resfriamento, permitindo a ligação precisa para aumentar a eficiência.

4. Base de estrutura de aço reforçada, atualizando a resistência à corrosão e a segurança.

5. Personalizável aos requisitos, adaptando -se a diversos cenários.

Trocador de calor de placas: eficiência superior de troca de calor

Figura 4- Trocador de calor de placa

1. Alta eficiência e economia de energia: projeto de placas otimizado com grande área de troca de calor para alta eficiência.

2. Estrutura compacta: placas bem dispostas, pequenas em tamanho e peso leve, permitindo instalação e manutenção fáceis.

3. Adaptação flexível: Quantidade de placa ajustável para atender às diversas necessidades de troca de calor.

4. Forte resistência à corrosão: feita de aço inoxidável, titânio, etc., com excelente desempenho anticorrosão.

5. Fácil de limpar e manter: placas destacáveis ​​para limpeza conveniente e baixos custos de manutenção.

6. Aplicação de largura: Adequado para múltiplos fluidos e condições de trabalho (alta temperatura, alta pressão, ambientes corrosivos, etc.)

Tanque de água: garante operação eficiente do sistema

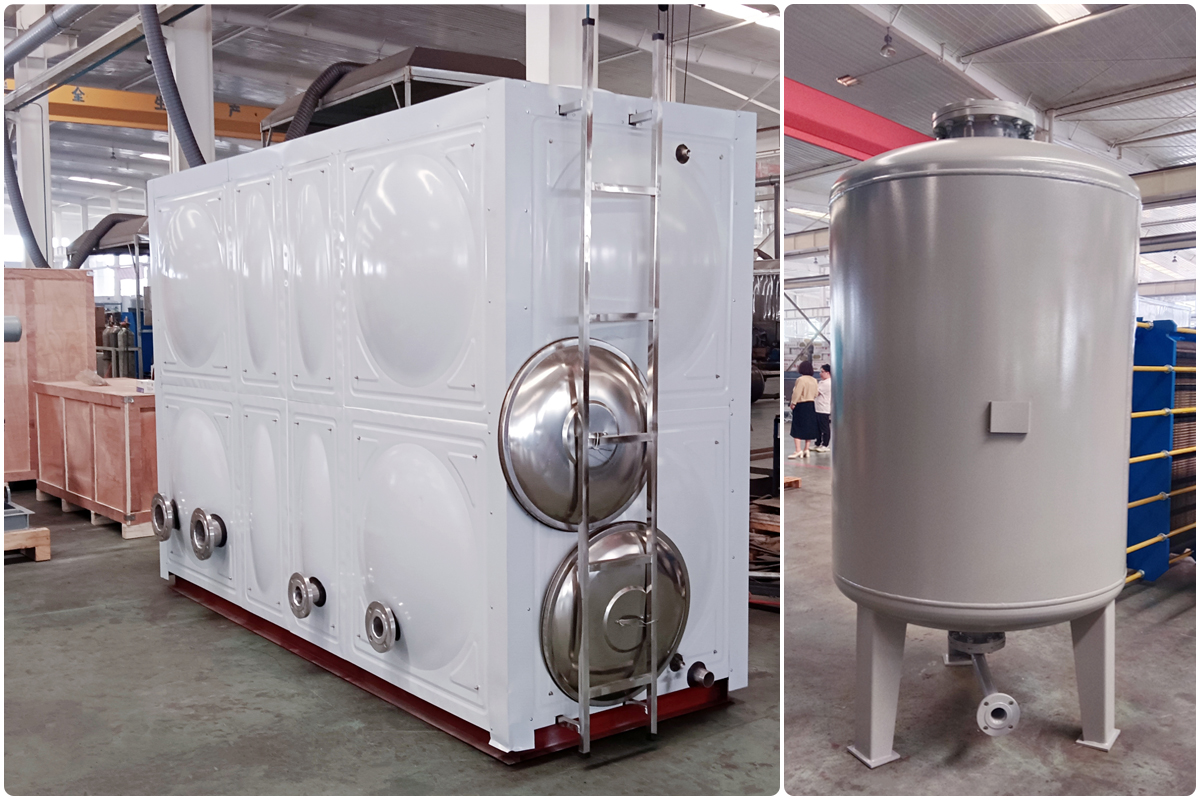

Figura 5- Tanque de água

1. Compatível com unidades resfriadas a água e estações de bomba, aumentando a eficiência geral do sistema.

2. Feito de materiais de alta qualidade, oferecendo excelente corrosão e resistência à pressão.

3. Design simples para facilitar a instalação; A limpeza interna é conveniente, economizando custos de manutenção e tempo.

4. Personalizável com várias opções de capacidade, tamanho e forma, adaptação a diferentes escalas de resfriamento.

5. Adaptabilidade forte da condição de trabalho, desempenho estável e baixa taxa de falhas.

Dispositivo de suplemento de etileno glicol: fornece reabastecimento estável e confiável de refrigerante

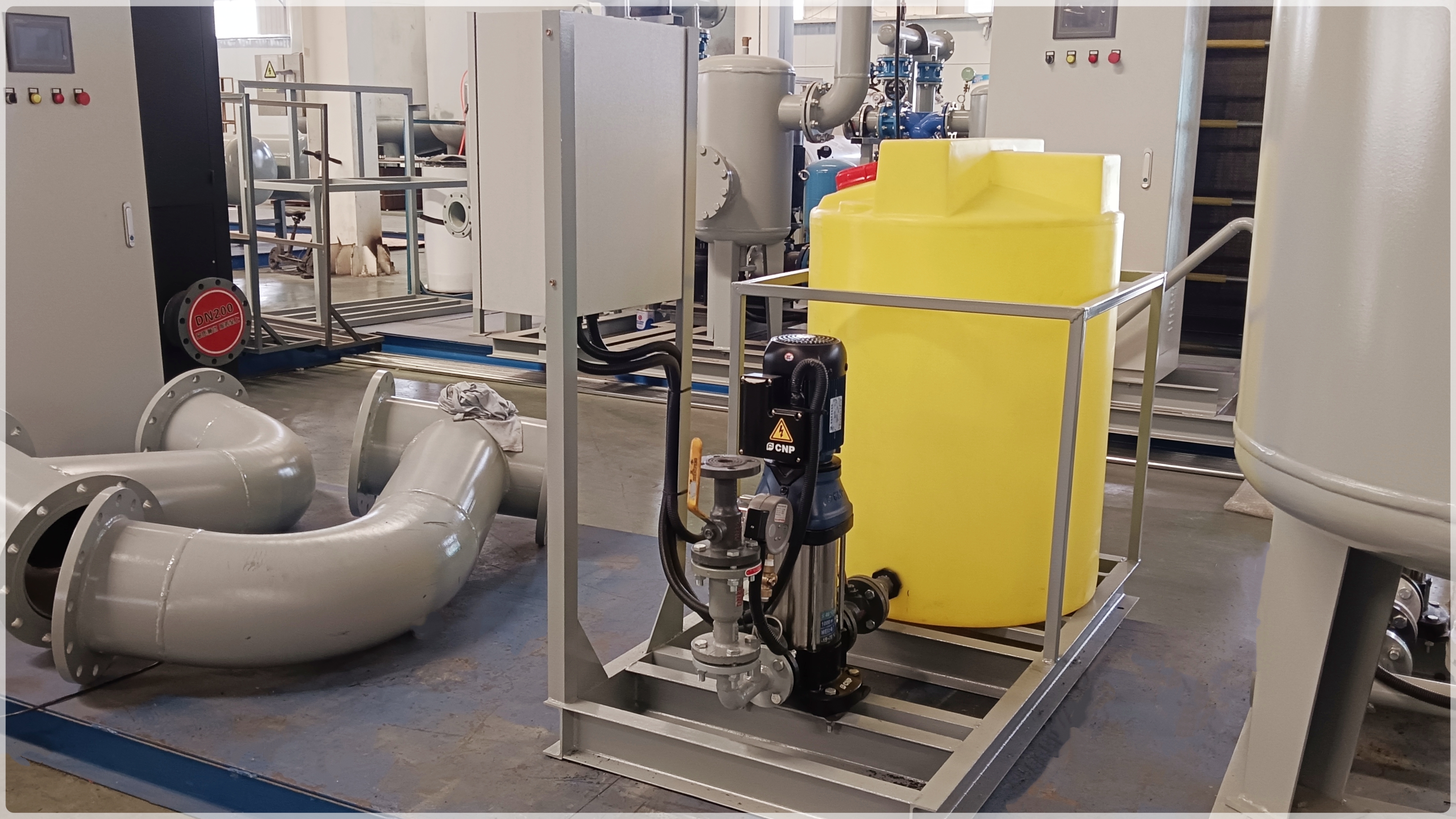

Figura 6- dispositivo de suplemento de etileno glicol

1. Reposição automática de etileno glicol, controlando com precisão a concentração para melhorar a eficiência do resfriamento.

2. Proteção anticorrosão para componentes de metal no sistema.

3. Função anticongelante em baixas temperaturas, impedindo danos causados ​​pelo gelo ao sistema de resfriamento.

4. Aumenta a condutividade térmica, aumentando a eficiência operacional do sistema.

5. Estabiliza a concentração para evitar superaquecimento e pressão excessiva, protegendo a segurança do sistema.

Sistema de manuseio de ar terminal:

Figura 7- Unidade de manuseio de ar terminal

O Ruidong Group está comprometido em fornecer uma gama diversificada de unidades de manuseio de ar terminais, incluindo, entre outros, bobinas de ventilador, unidade de manuseio de ar montada no teto e unidade de manuseio de ar horizontal. Nossa linha de produtos abrange vários modelos e especificações, oferecendo serviços de personalização personalizados para atender às necessidades de diferentes locais e requisitos.

O Ruidong Group oferece mais do que apenas produtos; Fornecemos um conjunto completo de soluções HVAC. Nosso objetivo é criar um ambiente interno confortável, saudável e com eficiência energética para você, por meio de suporte técnico profissional e atendimento ao cliente de alta qualidade.

Escolha o grupo Ruidong, escolha profissionalismo e confiança. Vamos trabalhar juntos para construir um melhor clima interno.
